導波雷達物位計
- 產品簡介
電話：13863706553
地址：山東省濟寧市任城區中南高科運河新城慧谷1期
濟寧艾普信自動化儀表有限公司 音叉開關 射頻電容開關 磁致伸縮液位計 雷達物位計 射頻電容液位計 音叉密度計 激光雷達物位計生產廠家 價格優惠 散件批發 提供技術支持

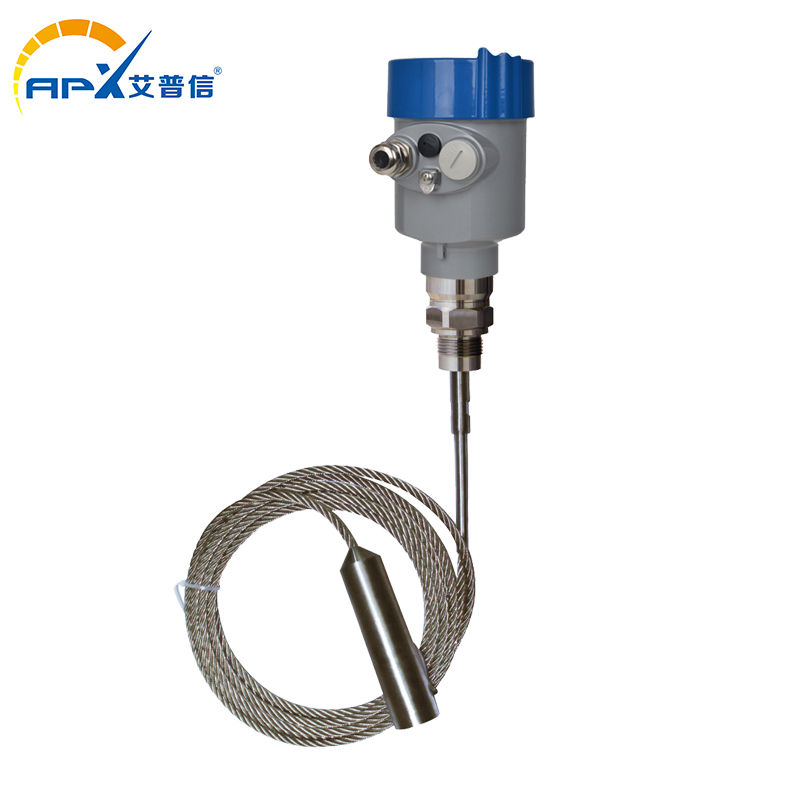

導波雷達物位計高溫高壓型SIL認證防爆認證罐旁顯示儀
產品說明

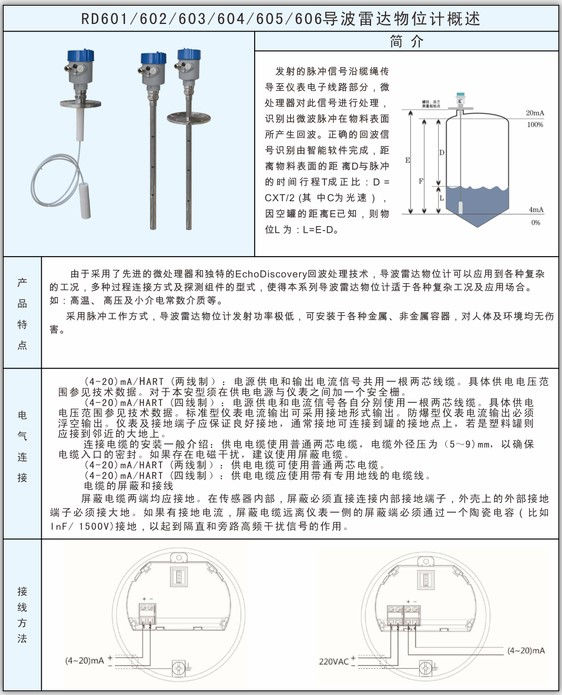

山東導波雷達物位計發射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生回波。正確的回波信號識別由智能軟件完成，距離物料表面的距 離D與脈沖的時間行程T成正比：D = CXT/2 (其 中C為光速），因空罐的距離E已知，則物位L 為：L=E-D。
產品特點：
山東導波雷達物位計由于采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，導波雷達物位計可以應用到各種復雜的工況，多種過程連接方式及探測組件的型式，使得本系列導波雷達物位計適于各種復雜工況及應用場合。如：高溫、 高壓及小介電常數介質等。
采用脈沖工作方式，導波雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器，對人體及環境均無傷害。
電氣連接：
(4-20)mA/HART (兩線制）：電源供電和輸出電流信號共用一根兩芯線纜。具體供電電壓范圍參見技術數據。對于本安型須在供電電源與儀表之間加一個安全柵。
(4-20)mA/HART (四線制）：電源供電和電流信號各自分別使用一根兩芯線纜。具體供電電壓范圍參見技術數據。標準型儀表電流輸出可采用接地形式輸出。防爆型儀表電流輸出必須浮空輸出。儀表及接地端子應保證良好接地，通常接地可連接到罐的接地點上，若是塑料罐則應接到鄰近的大地上。
連接電纜的安裝一般介紹：供電電纜使用普通兩芯電纜，電纜外徑壓為（5～9)mm，以確保 電纜入口的密封。如果存在電磁干擾，建議使用屏蔽電纜。
(4-20)mA/HART (兩線制）：供電電纜可使用普通兩芯電纜。
(4-20)mA/HART (四線制）：供電電纜應使用帶有專用地線的電纜線。
電纜的屏蔽和接線
屏蔽電纜兩端均應接地。在傳感器內部，屏蔽必須直接連接內部接地端子，外殼上的外部接地端子必須接大地。如果有接地電流，屏蔽電纜遠離儀表一側的屏蔽端必須通過一個陶瓷電容（比如InF/ 1500V)接地，以起到隔直和旁路高頻干擾信號的作用。
